Ø D (mm)
10 L
C (mm)
M 16x1,5
E (mm)
12
F1 (mm)
22
F2 (mm)
19
G (mm)
21
L1 (mm)
27,5
L2 (mm)
12,5
PN (bar)
315
przyłącze 1: metryczny gwint zew. cylindryczny, wersja B
przyłącze 2: metryczny gwint zew. cylindryczny, stożek wew. 24o
wersja: wkręcane złącze proste
norma: DIN 2353
materiał: stal, powłoka cynk-nikiel

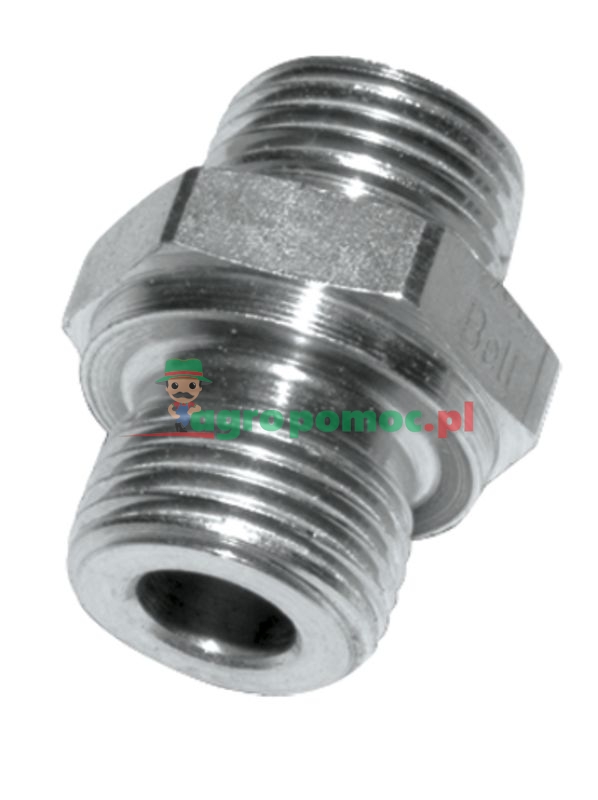

Aktualnie przeglądasz: Volz X-GEM 10 L 16  z kategorii:
